YYW-II型電動石灰土壓力儀用于檢查石灰土抗壓強度。是研究石灰土重要力學指標，對于路面的設計和養護提供依據。
YYW-II型電動石灰土壓力儀技術指標
1、*大荷載：5KN
2、電機規格：220V170W
3、電動上升速度：3mm/min
4、手動上升速度：18圈/1mm
5、絲杠盤直徑：Ф52mm
6、絲杠移動距離：50mm

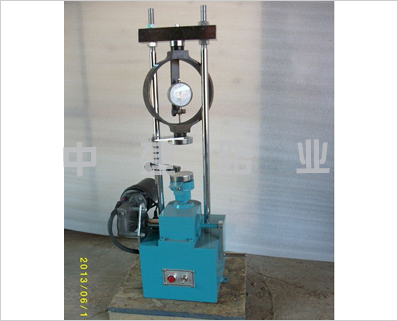

YYW-II型電動石灰土壓力儀結構性能
本儀器底座、頂重器、承載板、量力環總成、搖把、百分表、框架等組成。
1、底座：儀器的基座，與立柱和橫梁等零件組成框架。
2、頂重器：試驗時的加荷裝置。
3、承載板：上承載板置于下承載板之上。
4、量力環：容量500Kg，用以測定試件所承受的壓力，即抗壓強度。
5、搖把：本儀器系用手把加壓形式，試件置于承載板上，正反旋轉搖把，使承載板上升或下降。
6、百分表：裝在量力環中部，表的觸頭與量力環內圓下部接觸。
YYW-II型電動石灰土壓力儀操作規程
1.取土樣，用削土刀或鋼絲鋸切削成稍大于試樣直徑及高度的土柱毛坯，放入切土盤的上下托盤之間，用鋼絲鋸或切土刀，沿側板由上往下細心切削所需直徑和規定高度，兩端要削平整，并與側面垂直，上下均勻，然后立即稱重，取切削下的余土測定其含水量。
2.將試樣兩端及側面涂以一薄層凡士林，置于壓板中心，轉動搖把保留使試樣與上加壓板剛好接觸，量表調零，然后反時針轉動搖把，電機以每分鐘加壓板推進2-4mm，直至土樣破損，此時在百分表上讀數，計算軸向應力。
3.若試驗進行到測力環中百分表指針不停止前進，則該土屬于塑流破壞，則試驗應進行到試樣的總應變達20%以上，以應變20%時的應力為無側限抗壓強度。
4.試驗結束后，正時針轉動搖把，取下試樣，然后將止轉插銷拔出，直接轉動下升降板迅速下降至試驗前位置。
YYW-II型電動石灰土壓力儀注意事項:
1、使用后，應將儀器擦拭干凈，涂以薄層油脂，以防生銹。
2、量力環在出廠時附有應力----應變曲線表，使用時應定期（一年）校驗。
3、儀器上的百分表，本廠一律不附，由用戶單位自行配置。
4、規格：量力環量表：10mm、0.01mm,軸向位移量表：30mm、0.01mm
