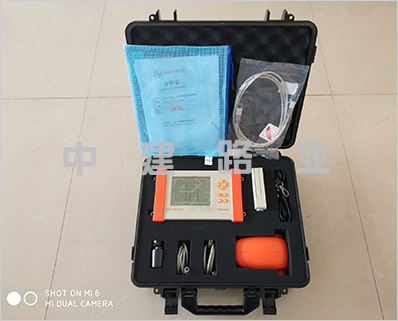

TST-GJ630混凝土鋼筋檢測儀（以下簡稱鋼筋儀），可用于現有鋼筋混凝土工程及新建鋼筋混凝土結構施工質量的檢測：確定鋼筋的位置、布筋情況，已知直徑檢測混凝土保護層厚度，未知直徑同時檢測鋼筋直徑和混凝土保護層厚度，路徑掃描功能。此外，也可對非磁性和非導電介質中的磁性體及導電體的位置進行檢測，如墻體內的電纜、水暖管道等。該儀器是一種具有自動檢測、數據存儲和輸出功能的智能型無損檢測設備。

TST-GJ630型混凝土鋼筋檢測儀技術參數

鋼筋直徑測量范圍：φ6-32mm；

鋼筋直徑估測誤差：±1規格；

鋼筋保護層厚度測量范圍：

*量程：6-90mm；

*量程：7-180mm；

保護層測量誤差：

6-79mm誤差為±1mm；

80-119mm誤差為±2mm；

120-180mm誤差為±4mm。

剖面/網格掃描功能：有；

數據傳輸接口：USB；

電池：鋰電池工地，可連續工作20小時以上；

主機外形尺寸：23.5cm×14cm×5cm。

TST-GJ630型混凝土鋼筋檢測儀主要功能

1、檢測混凝土結構中鋼筋的位置及走向；

2、檢測鋼筋的保護層厚度（已知直徑）；

3、同時估測鋼筋的直徑和保護層厚度；

4、檢測某一測面下鋼筋的保護層厚度，并顯示網格圖象；

5、檢測某一測線下鋼筋的保護層厚度，并顯示剖面圖象；

6、探頭自校正功能；

7、檢測數據的存儲、查看功能；

8、數據傳輸功能。

TST-GJ630型混凝土鋼筋檢測儀主要特點

1、進行鋼筋*定位，檢測鋼筋直徑和保護層厚度；

2、儀器具有的網格和剖面掃描功能，*檢測鋼筋的保護層厚度；

3、多重鋼筋定位方式：有報警提示聲、黑色指示條、厚度和信號值四種方式用于鋼筋

的*定位；

4、傳感器平行放置鋼筋上方，一種檢測姿態，同時估測鋼筋直徑和保護層厚度，無需

交換檢測姿態，可以實現快速檢測鋼筋直徑和保護層厚度；

5、鋼筋直徑和保護層厚度的檢測精度高；

6、能夠直觀顯示鋼筋的網格和剖面圖象；

7、軟件界面簡潔，操作簡單。

TST-GJ630型混凝土鋼筋檢測儀工作原理

TST-GJ630混凝土鋼筋檢測儀，由主機系統、信號發射系統、信號采集系統、探頭以及人機接口等五大部分組成。

信號發射系統在主機的控制下，產生一定頻率的激勵信號激勵探頭，探頭感應被測鋼筋，

輸出的信號經信號采集系統轉換為數字信號，送入主機系統進行處理，判定鋼筋的位置和保護層厚度以及鋼筋的直徑。

智能化設計使儀器具有自動校正、自動適應環境等特點，與國內外同類儀器相比，具有檢測精度高、操作簡單、存儲容量大、界面人性化等優點。
