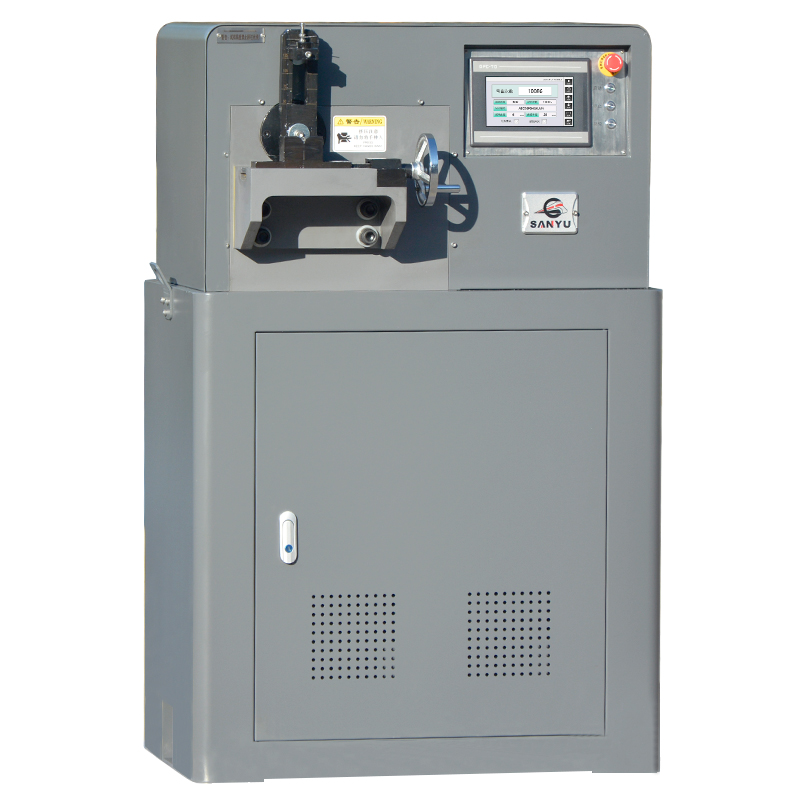

JFW-13型預應力線材反復彎曲試驗機產品簡介

預應力鋼材反復彎曲試驗機采用工業觸摸屏控制，調速精度高、性能穩定的交流伺服電機為動力源，配合高精度咬合、低噪音的低背隙行星減速機和高精度光電傳感器，可以自動實現φ4.0mm-φ13.0mm尺寸的金屬線材和預應力鋼材的反復彎曲試驗，以檢驗試樣在反復彎曲中承受塑性變形的性能及顯示出的缺陷。

預應力鋼材反復彎曲試驗機的支輥與撥桿孔間距離可調，撥桿對試樣施加力矩并實現線材試樣的±90°反復彎曲，試樣斷裂后自動停止試驗并記錄彎曲次數，可自動復位至初始狀態，便于下次試驗的試樣安裝。

該試驗機及配件符合以下標準要求：

GB/T238-2013《金屬材料線材反復彎曲試驗方法》

GB/T21839-2019《預應力混凝土用鋼材試驗方法》

GB/T5223.3-2017《預應力混凝土用鋼棒》

GB/T5223-2014《預應力混凝土用鋼材試驗方法》

JFW-13型預應力線材反復彎曲試驗機技術參數

試樣直徑范圍：φ4.0-φ13.0

試樣長度：≥150

電機功率（kW）：2.3

彎曲角度：±90°

彎曲速度：≤1次/秒（可調）

電源：兩相，220V，50Hz

設備外形尺寸：800×560×1260

設備重量：200
